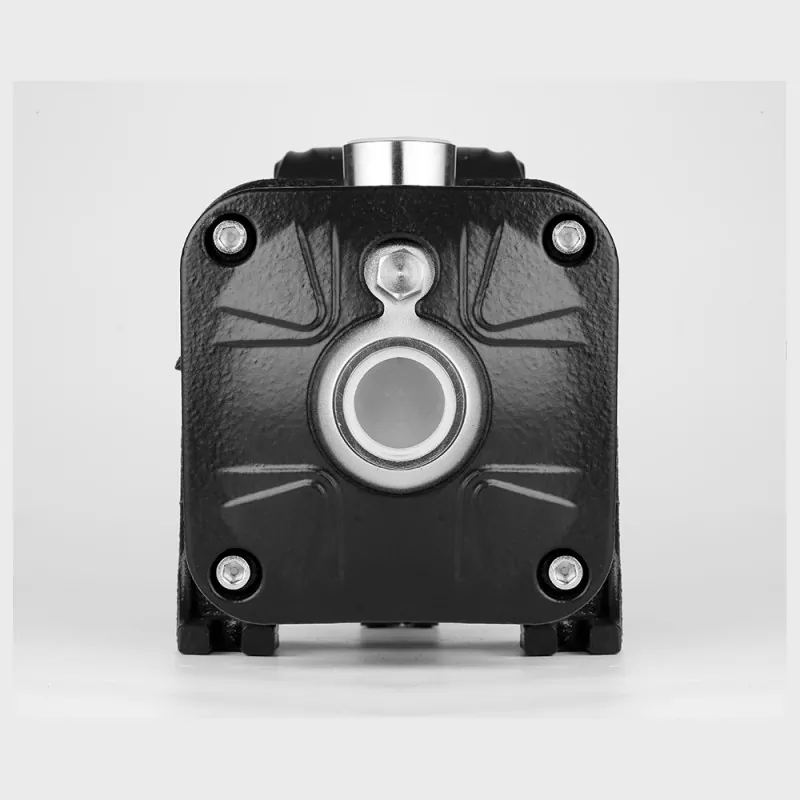

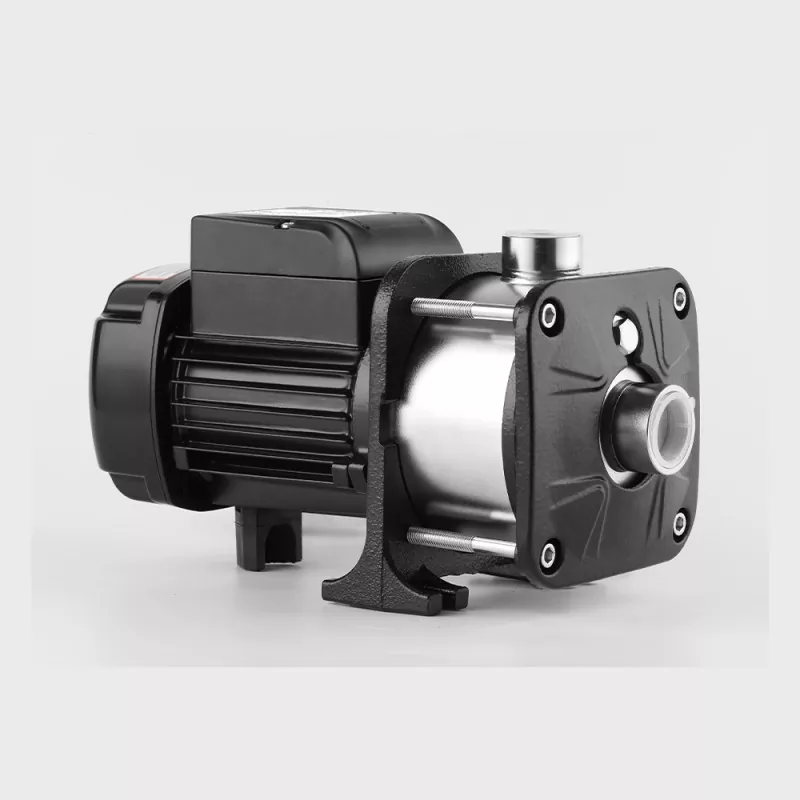

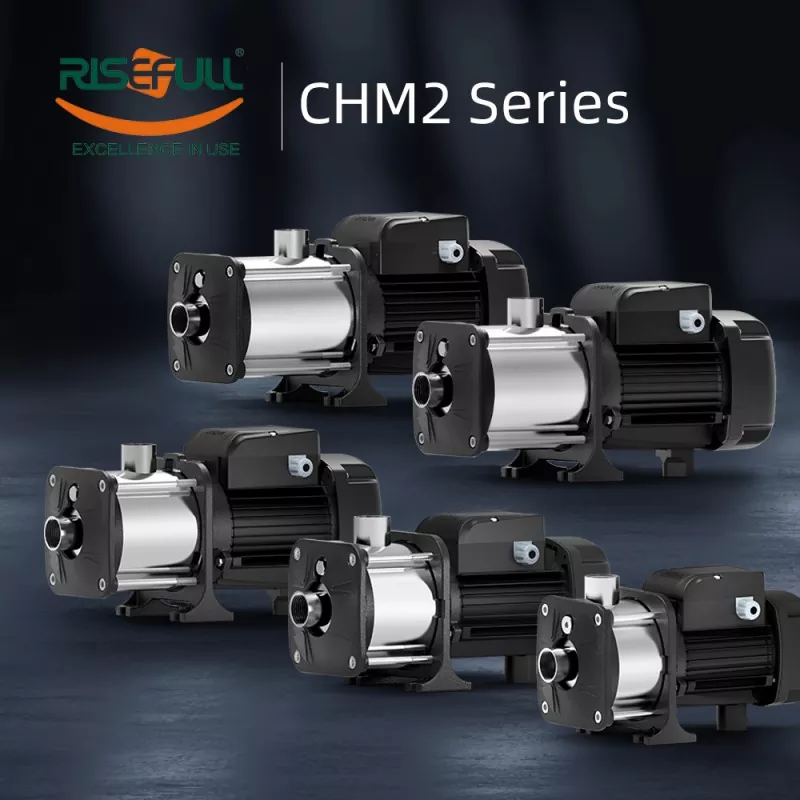

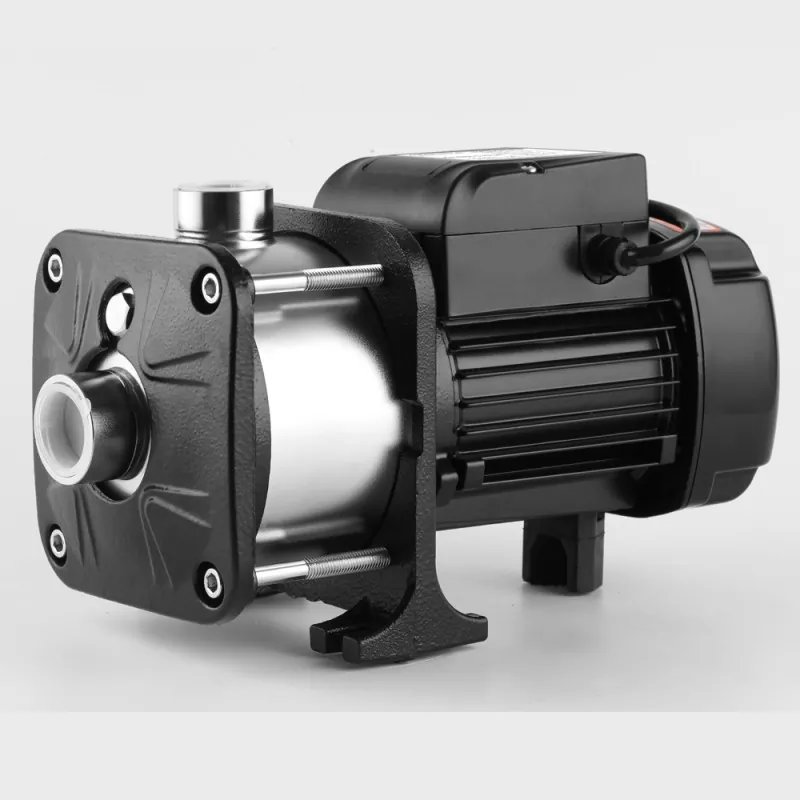

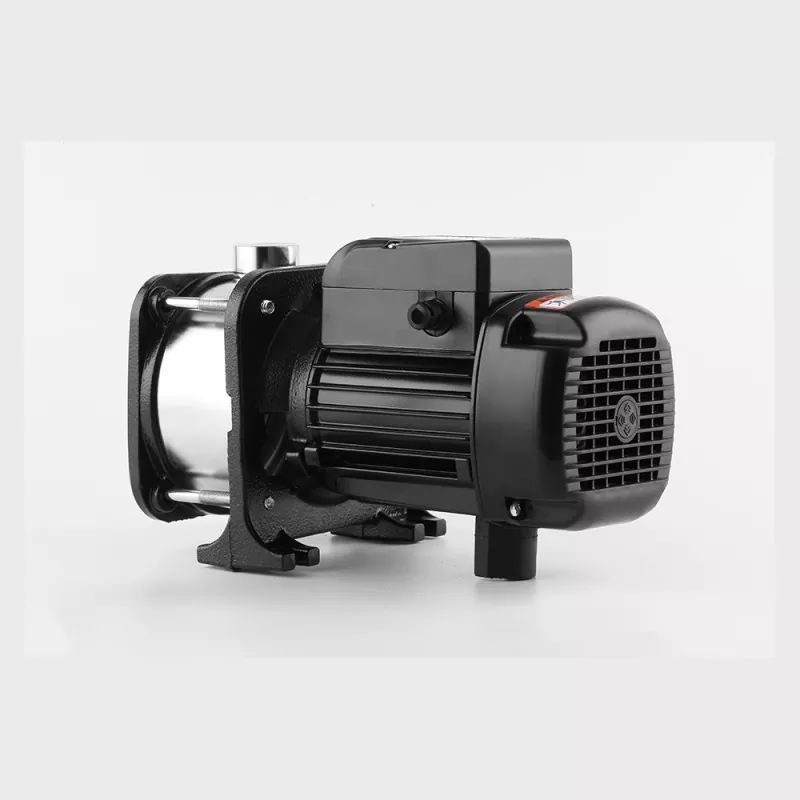

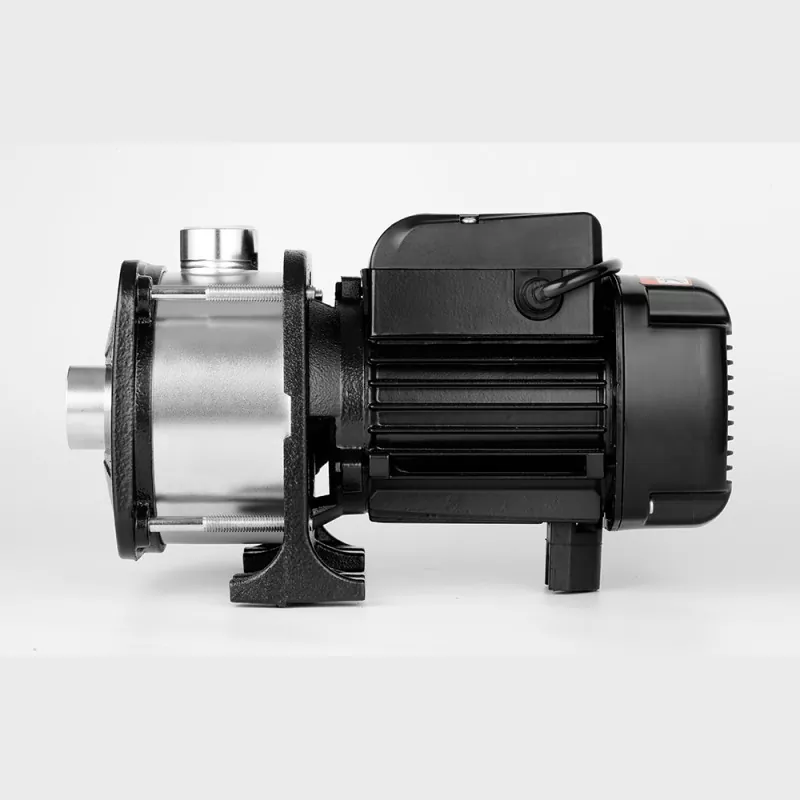

हा पंप उच्च-गुणवत्तेच्या स्टेनलेस स्टील सामग्रीपासून बनविला गेला आहे, जो दीर्घकाळ टिकणारा आणि गंज-मुक्त कार्यप्रदर्शन सुनिश्चित करतो. त्याच्या कॉम्पॅक्ट डिझाईनसह, CHM-2 पंप 3 m³/h पर्यंत प्रभावशाली प्रवाह दर देत असताना घट्ट जागेत बसू शकतो.
या पंपाचे सर्वात प्रभावी वैशिष्ट्य म्हणजे त्याचे मल्टीस्टेज डिझाइन. चार इंपेलरसह, CHM-2 उच्च दाब निर्माण करू शकते, ज्यामुळे ते उच्च डोके आणि उच्च-दाब पंपिंग आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य बनते.
उच्च हेड मल्टीस्टेज सेंट्रीफ्यूगल पंप वैशिष्ट्ये:
- उच्च-गुणवत्तेच्या स्टेनलेस स्टील सामग्रीपासून बनविलेले
- 3 m³/h पर्यंत प्रवाह दरासह संक्षिप्त डिझाइन
- उच्च दाब आणि 50 मीटर पर्यंत उचलण्यासाठी चार इंपेलरसह मल्टीस्टेज डिझाइन
- कमी आवाज पातळी आणि दीर्घ सेवा आयुष्यासह स्थापित करणे आणि ऑपरेट करणे सोपे आहे
- घरगुती, सिंचन आणि लघु-स्तरीय व्यावसायिक अनुप्रयोगांसाठी योग्य
1. एअर कंडिशनिंग कूलिंग सिस्टम आणि HVAC सिस्टम
2. पाणी उपचार: पाणी साफ करणे आणि पाणी फिल्टर करणे
3. पाणीपुरवठा यंत्रणा: पाइपलाइन वितरण आणि इमारत बूस्टर
4. मत्स्य उद्योग आणि शेती: मत्स्यपालन, शेत शिंपड सिंचन आणि ठिबक सिंचन
|
मॉडेल |
शक्ती kW |
कमाल प्रवाह m³/ता |
कमाल प्रमुख m |
रेटेड पॉइंट (फ्लो@हेड) |
इंपेलर प्रमाण |
|
CHM2-2 |
0.33 |
4.4 |
19.5 |
2m³/h@18m |
2 |
|
CHM2-3 |
0.37 |
4.5 |
29.5 |
2m³/h@24m |
3 |
|
CHM2-4 |
0.55 |
4.5 |
40 |
2m³/h@32m |
4 |
|
CHM2-5 |
0.65 |
4.6 |
50 |
2m³/h@40m |
5 |
|
CHM2-6 |
0.75 |
4.6 |
60 |
2m³/h@47m |
6 |
|
CHM2-7 |
0.9 |
4.6 |
70 |
2m³/h@57m |
7 |
1. द्रव तापमान: -15~105° से
2. कमाल सभोवतालचे तापमान: +45°C
3. कमाल दाब: 10 बार
4. मध्यम भौतिक गुणधर्म:
● स्वच्छ पाणी किंवा तत्सम पाण्याचे द्रव (फायबरशिवाय, घन≤3% आणि व्यास≤2 मिमी निलंबित करते)
● अँटीफ्रीझ लिक्विड (मुख्य घटक: ग्लायकोल)
● सौम्य संक्षारक द्रव (PH 5- 9)
● पंपमधील सील रबर हे EPDM आहे (खनिज तेल वितरीत करण्यासाठी वापरले जाऊ शकत नाही)
5. जर उंची 1000 मीटर पेक्षा जास्त असेल आणि माध्यमाची स्निग्धता स्वच्छ पाण्यापेक्षा जास्त असेल, तर मोटार जास्त गरम होऊ नये म्हणून पाण्याच्या पंपाचे मार्जिन वाढवणे आवश्यक आहे.
|
नाही. |
घटक |
साहित्य |
नाही. |
घटक |
साहित्य |
|
|
01 |
स्क्रू |
SUS201 |
20 |
स्क्रू |
SUS201 |
|
|
02 |
ड्रेन स्क्रू |
AISI304 |
21 |
कंस |
HT200 |
|
|
03 |
ओ-रिंग |
EPDM |
22 |
रोटर |
AISI304 सह वेल्डिंग शाफ्ट |
|
|
04 |
पंप बॉडी कव्हर |
HT200 |
23 |
बेअरिंग |
||
|
05 |
पंप बॉडी |
AISI304 |
24 |
कॉइल कॉर्क |
NBR |
|
|
06 |
टोपी नट |
AISI304 |
25 |
मोटार |
||
|
07 |
अंतिम टप्पा स्थान स्लीव्ह |
AISI304 |
26 |
टर्मिनल बोर्ड |
पीबीटी |
|
|
08 |
इनलेट डिफ्यूझर |
AISI304 |
27 |
टर्मिनल बॉक्स |
पीपी |
|
|
09 |
इंपेलर |
AISI304 |
28 |
स्क्रू |
||
|
10 |
टंगस्टन स्टील शाफ्ट स्लीव्ह |
टंगस्टन स्टील |
29 |
कॅपेसिटर |
||
|
11 |
समर्थन डिफ्यूझर |
AISI304 |
30 |
स्क्रू |
||
|
12 |
शाफ्ट स्लीव्ह |
AISI304 |
31 |
केबल फेअरलीड |
पीपी |
|
|
13 |
शाफ्ट स्लीव्ह |
AISI304 |
32 |
तळ समर्थन |
||
|
14 |
डिफ्यूझर |
AISI304 |
33 |
स्प्रिंग वॉशर |
||
|
15 |
ओलेट डिफ्यूझर |
AISI304 |
34 |
परत कव्हर |
HT200 |
|
|
16 |
यांत्रिक सील |
ग्रेफाइट +SIC |
35 |
पंखा |
ABS |
|
|
17 |
ओ-रिंग |
EPDM |
36 |
फॅन कव्हर |
पीपी |
|
|
18 |
अस्तर डिस्क |
AISI304 |
37 |
स्क्रू |
||
|
19 |
ड्रॉप गार्ड |
NBR |
